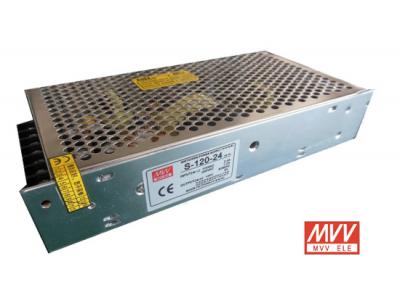

內容編輯明偉集中供電器 S-120W-12V(10A)
分類: 周邊器材
發布時間: 2014-08-02 10:36
產品簡介:
低價格、高可靠
105℃輸出電容器
全球適用AC輸入電源
效率高、工作溫度低
軟啟動電流、有效降低AC輸入沖擊
有短路保護、過載保護
體積小、重量輕
100%滿負荷燒機測試
內裝EMI濾波器、紋波極小
| 性能 | 型號 | |||||
| S-120-5 | S-120-7.5 | S-120-12 | S-120-15 | S-120-24 | S-120-48 | |
| 直流輸出電壓 | 5V | 7.5V | 12V | 15V | 24V | 48V |
| 輸出電壓容差（注2） | ±2% | ±1% | ±1% | ±1% | ±1% | ±1% |
| 額定輸出電流 | 22A | 15A | 10A | 8A | 5A | 2.5A |
| 輸出電流范圍 | 0～22A | 0～15A | 0～10A | 0～8A | 0～5A | 0～2.5A |
| 紋波及嗓音（注3） | 75mVp-p | 100mVp-p | 60mVp-p | 60mVp-p | 50mVp-p | 50mVp-p |
| 進線穩定度（注4） | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% |
| 負載穩定度（注5） | ±1% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% |
| 直流輸出功率 | 110W | 115W | 120W | 120W | 120W | 120W |
| 效率 | 76% | 78% | 80% | 81% | 83% | 84% |
| 直流電壓可調范圍 | +10% | +10% | +10% | +10% | +10% | +10% |
| 輸入電壓范圍 | 85～132VAC/170～264VAC由開關選擇47～63Hz；248～370VDC | |||||
| 輸入電流 | 0.8A/115V 0.45A/230V | |||||
| 沖擊電流 | 冷啟動電流30A/115V 60A/230V | |||||
| 漏電流 | <1mA/240VAC | |||||
| 過載保護 | 105%～150%類型：切斷輸出 復位：自動恢復 | |||||
| 過電壓保護 | ...... | |||||
| 高溫保護 | ...... | |||||
| 溫度系數 | ±0.03%/℃(0～50℃ | |||||
| 啟動、上升、保持時間 | 1s ，15ms ，30ms | |||||
| 抗震性 | 10～500Hz，2G 10min，/1周期，時長60分，各軸 | |||||
| 耐壓性 | 輸入輸出間：1.5KvAC輸入與外殼：1.5KvAC輸出與外殼：0.5KvAC | |||||
| 隔離電阻 | 輸入輸出間：輸入與外殼，輸出與外殼：500VDC/100MΩ | |||||
| 工作溫度、濕度 | -10℃～+60℃（參考輸出特性圖），20%～90%RH | |||||
| 存儲溫度、濕度 | -20℃～+85℃，10%～95%RH | |||||
| 外形尺寸 | 199×98×38mm | |||||
| 重量 | 0.65Kgs | |||||
| 安全標準 | 滿足UL1012要求（不申請標記） | |||||
| EMC標準 | 滿足FCC部分15J條件等級B | |||||
2.容差：包括設定容差，線路穩定度（注5）
3.紋波測試：20MHz用“A12”雙絞線，中斷用0.1uF&47uF電容器短路。
4.進線電壓穩定度測試：滿負載時進線最低電壓到最高電壓。
5.負載穩定度測試：負載從0%到100%。
